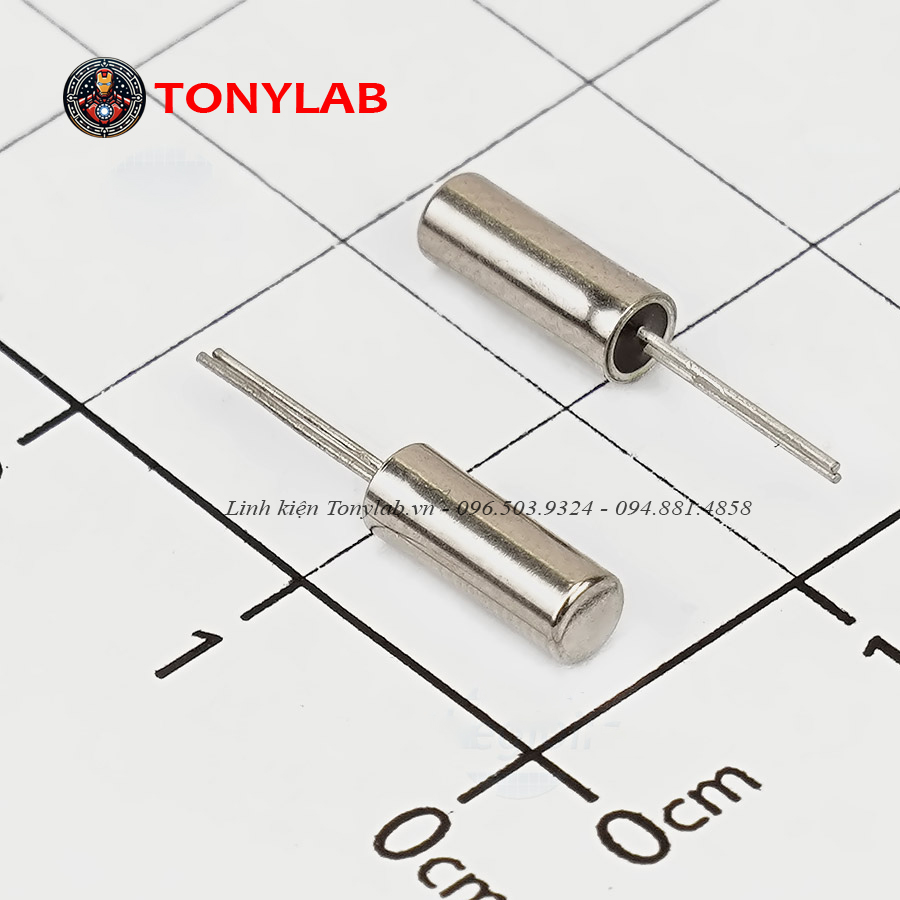

Thạch anh 32.768Khz DIP
* Thông tin sản phẩm:
Tần số danh nghĩa 32,768KHz
Loại giá đỡ φ3×8
Quỹ Chế độ Dao động, AT
Độ ổn định tần số (25oC) ± 200ppm
Phạm vi nhiệt độ hoạt động -10oC ~ + 70oC
Độ ổn định tần số so với nhiệt độ ±30ppm
Phạm vi nhiệt độ lưu trữ -30oC ~ + 85oC
Tải điện dung 15PF Điện trở dòng tương đương 40Ωmax
Điện dung Shunt tối đa 7.0PF
Cấp độ ổ đĩa 10μW
Điện trở cách điện 500MΩở DC100V
Tốc độ lão hóa một năm ± 3ppm
* Tính năng chính:
Thạch anh 32.768KHz là một linh kiện làm bằng tinh thể đá thạch anh được mài phẳng và chính xác. Thạch anh 32.768KHz làm việc dựa trên hiệu ứng áp điện, hiệu ứng này có tính thuận nghịch. Khi áp một điện áp vào 2 mặt của thạch anh, nó sẽ bị biến dạng. Ngược lại, khi tạo sức ép vào 2 bề mặt đó, nó sẽ phát ra điện áp.
Tần số cộng hưởng của Thạch anh tùy thuộc vào hình dáng và kích thước của nó. Tần số của thạch anh 32.768KHz có trị số khá bền vững, hầu như rất ít bị ảnh hưởng bởi các điều kiện môi trường bên ngoài. Ngoài ra, hệ số phẩm chất của mạch cộng hưởng rất lớn, nên tổn hao rất thấp.
Các mạch Dao động Thạch anh: cho ra tần số rất ổn định, sử dụng rất nhiều trong các đồng hồ điện tử (như đồng hồ đeo tay, đồng hồ để bàn...), trong các thiết bị đo lường điện tử (tạo xung chuẩn), trong mạch đồng bộ màu của TV, VCR, trong các thiết bị tin học (máy vi tính, các thiết bị nối với máy vi tính), trong các nhạc cụ điện tử như Piano điện, organ...
Mạch lọc tích cực dùng Thạch anh: sử dụng nhiều trong các mạch khuếch đại trung tần của các máy thu thông tin liên lạc, TV, Radio...
